接地线成组直流电阻测试仪

更新:2019-4-10 9:52:37      点击:
  • 产品品牌   金通
  • 产品型号   JT7009
  • 产品描述

    接地线成组直流电阻测试仪采用高性能单片机控制,可实现测试过程智能化,操作简单方便、精度高、测试速度快、重复性好、读数直观并可自动打印检测数据,是符合《电力安全工器具预防性试验规程》要求的专用仪器。...

产品介绍

产品介绍:

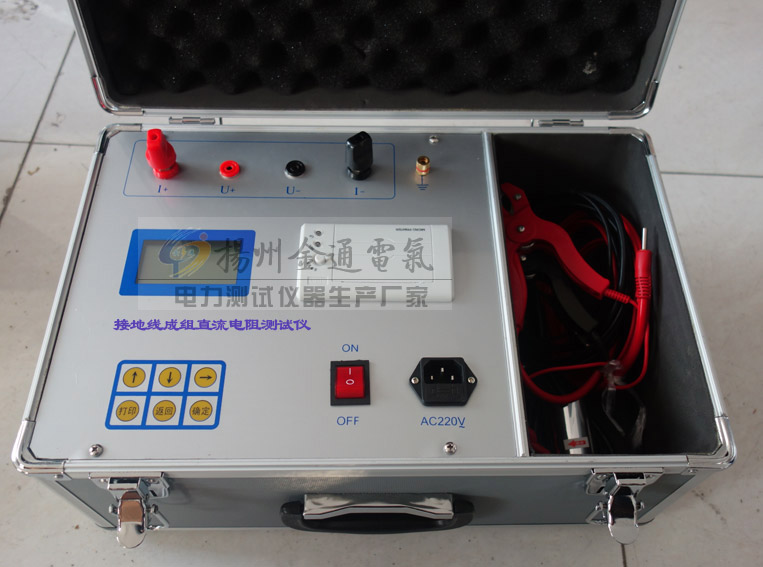

  JT7009接地线成组直流电阻测试仪是按《规程》的要求,对携带型短路接地线及个人保护接地线进行成组直流电阻试验,用于考核接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。同时,JT7009接地线成组直流电阻测试仪也可考核多股铜质软导线的截面积是否符合要求。

  接地线成组直流电阻测试仪采用高性能单片机控制,可实现测试过程智能化,操作简单方便、精度高、测试速度快、重复性好、读数直观并可自动打印检测数据,是符合《电力安全工器具预防性试验规程》要求的专用仪器。


产品特性:

1、操作简便,判据直观
2、抗干扰能力出众,稳定性强
3、高亮度数字显示
4、回路切换灵活
5、专用夹头,装卸方便

6、接地线成组直流电阻测试仪测试数据稳定可靠,汉字液晶屏,操作直观、简便; 内置打印机,便于打印、保存测试数据;外观整洁、大方,携带方便。


产品别称 :

直流电阻测试仪,接地线成组直流电阻测试仪,接地线成组电阻测试仪。


技术指标:

1 输出电流:35A
2 测量范围:100uΩ~200mΩ
3 分辨率:0.1uΩ
4 测试精度:0.5
5 工作环境:温度 -10℃~50  湿度 080%
6 工作电源:AC220V±10%  50HZ±1HZ


规程要求接地线直流电阻值,平均每米应小于以下参考值:

截面积(mm2

参考电阻值(mΩ)

截面积(mm2

参考电阻值(mΩ)

10

1.98

50

0.40

16

1.24

70

0.28

25

0.79

95

o.21

35

0.56

120

0.16


常见故障及原因:

常见故障

故障原因

开机无显示

保险管损坏②电源插头接触不良

③仪器内部插件松动

开机后非法显示

①计算机板故障  ②液晶接插件松动

开机后烧保险

①内部电源故障  ②输入仪器电压过高

其它故障提示

仪器中文显示故障原因
