无线核相仪现场核相使用说明

2020-9-7 14:35:04      点击:

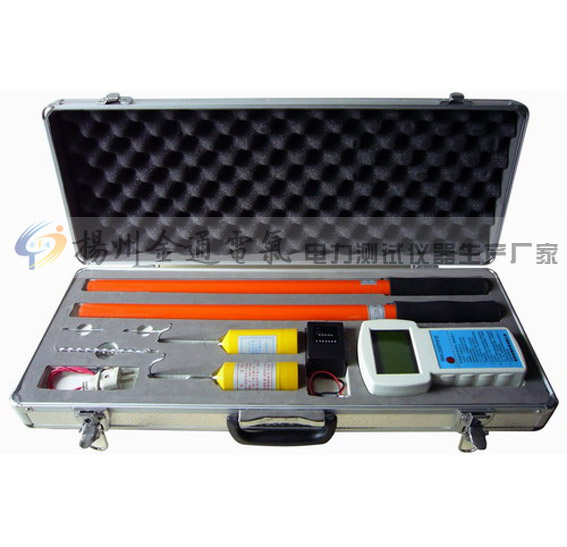

 扬州金通电气生产的JT9011数字高压无线核相仪,应用于电力线路、变电所的相位校验和相序校验,具有核相、测相序、验电等功能具备很强的抗干扰性,符合( EMC )标准要求,适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出,经过处理后直接发射出去。由核相仪接收并进行相位比较,对核相后的结果定性。因本产品是无线传输,真正达到安全可靠、快速准确,适应各种核相场合。

无线核相仪产品别称:核相器核相仪核相装置、无线核相器、高压核相器、高压核相仪、语音核相器、语音核相仪、无线核相器、无线核相仪、数字核相器、数字核相仪、定相器、高压定相器。

扬州金通电气生产无线核相仪现场核相说明:
① 先将 X和Y采集器分别挂到同一高压线路上,主机显示屏应显示X、Y同相。
②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相:AA′同相000左右,AB′不同相 120左右,BB′ 同相000左右, BC′不同相120左右,CC′同相000左右。
③如果要得到精确数值,应将其中一采集器放到高压线一采集点上不动,再将另一采集器围绕高压线另一采集点前后左右移动,以找出最精确的相位角度。
④在核相时,如 AA′、AB′、BB′. BC′、CC′的测试数据均为显示不同相,这是由于所测的两组供电线路接线组别不同,可能会出现30或60的相位差。
⑤ 在测量≥10KV时,X和Y可直接同时放在导线或绝缘皮上进行核相
⑥在≥66KV核相时,X和Y采集器可以采取接触或非接触方法核相。(如测量110KV和220KV时,将X和Y采集头放在高压电线下方300mm至1000mm处。测量500KV时,将X和Y采集头放在高压电线下方1000mm-2000mm处,测量左右允许偏差300mm)
⑦测相序:假设某条线为A相,将X放在A相上,Y放在另一相上,如显示120则说明是顺相序,该相应为“B”,如显示240则是逆相序,该相应为“C”
⑧ 验电:将其中一个采集器挂在高压电线上,如主机屏幕显示相应采集器的符号,则说明该高压线有电。相反,如主机屏幕不显示该采集器的符号,则说明该高压线无电。
